Microtest 7713 Impulse Sargı Test Cihazı

Microtest 7713 Impulse Sargı Test Cihazı hakkında uzman ekibimizden bilgi almak ve fiyatlar için hemen iletişime geçin!

Microtest 7713 Impulse Sargı Test Cihazı En Düşük Endüktans (0.5uH) HARM analizi / HFLT analizi Yüksek voltaj kalibrasyonu programlanabilir darbe gerilimi Dahili depolama 200 set test dalga formu Toplam alan karşılaştırması Diferansiyel alan karşılaştırması Dalga karşılaştırması Düz ve Corona RS-232, uzak ve yazıcı arayüzlerini destekler Operatörlerin yanlışlıkla tuşlara dokunmasını önlemek… Devamı

En Düşük Endüktans (0.5uH)
HARM analizi / HFLT analizi
Yüksek voltaj kalibrasyonu
programlanabilir darbe gerilimi
Dahili depolama 200 set test dalga formu
Toplam alan karşılaştırması
Diferansiyel alan karşılaştırması
Dalga karşılaştırması
Düz ve Corona
RS-232, uzak ve yazıcı arayüzlerini destekler
Operatörlerin yanlışlıkla tuşlara dokunmasını önlemek için tuş kilidi işlevi

SPESİFİKASYONLAR

Model	7713
Test Channel	2
Impulse Voltage	200V-10000V (programmable )
Impulse Voltage Accuracy	±2%
Lowest Inductance	0.5uH
Measurement Time	50mS
Provides 5 waveform comparison
Total area comparison	Katman kısa olduğunda, bobin üzerindeki güç kaybı artar, rezonans sönümleme katsayısı artar, rezonans genliği azalır, toplam alan azalır. Bunlar, kısa katmanı kontrol ettiğimiz temel parametrelerdir. Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak. Yüzdeye göre göster Bu verilerle güç kaybını analiz edin.
Differential area comparison	Normal dalga ile DUT dalgası arasındaki farkı toplayın “Alan diferansiyeli”. Katman kısa olduğunda, endüktans azalır (trafoya benzer). Dalga fazı değişimi ve alan diferansiyeli de değişir. Bu, cihazda “başarısız” gösterecektir. Ancak parametre, endüktans, rezonans faz kayması sapması nedeniyle sapmaya neden olabilir. (Motor ve geleneksel trafo gibi silikon çelik ürünler uygun değildir)Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak. Dalga formu örtüşme derecesini belirlemek için. Endüktansı bununla karşılaştırın.
Wave comparison	Kabul edilebilir bir dalga aralığı ayarlayın, DUT’nin dalgası bu aralıktaysa “geçti”, aksi takdirde “başarısız” gösterilir Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, kısa katmanın algılama kapasitesini artırabilir.
Corona comparison	Darbe testinde yalıtım hatası deşarja neden olacak ve korona oluşturacaktır. Bu fonksiyon, sapma derecesine göre koronanın meydana geldiği zamanları sayabilir. Bobin üzerindeki deşarj fenomenini tespit edin.
Flat comparison	Katman kısa olursa, dalga formu titreyecektir. Bu nedenle, cihaz onu nicelleştirecek ve karşılaştıracaktır.

SİSTEM

PLC Remote Control	Test、About
PLC Remote Output Signal	PASS、FAIL、HV Output、Testing
Built-in Storage	200 sets testing waveform
Power Supply	Voltage：98Vac-132Vac 或192Vac-264Vac
Power Supply	Frequency：50/60Hz ±5%
Power consumption	300VA
Environment	Temperature：10℃-40℃
Environment	Humidity：20-90%RH
Dimension	435x145x522 mm (WHD)
Weight	8 Kg

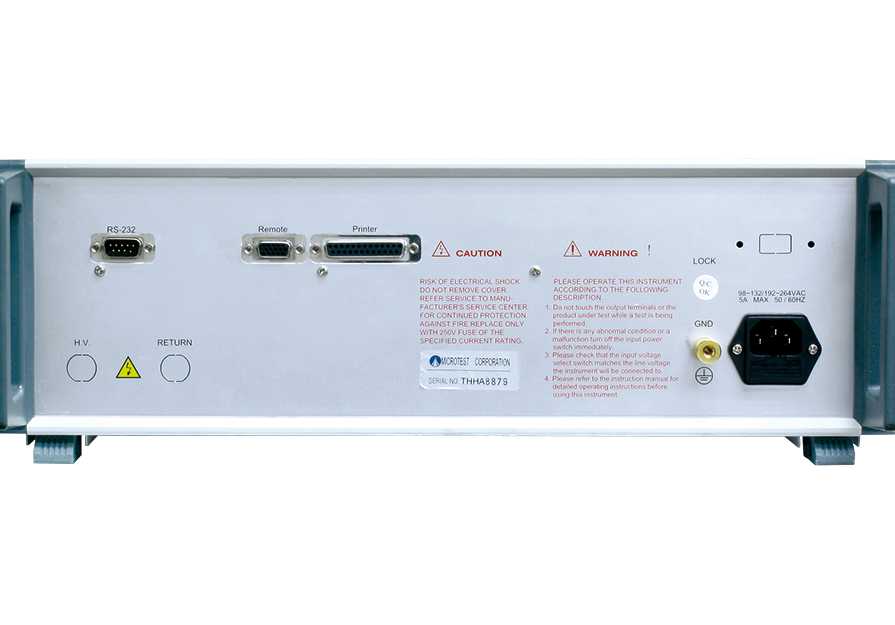

Interface	RS-232、Remote、Printer
Display	5.7″ dot-matrix (300*240 )

Markalarımız

Teklif İsteyin

DATA SHEET

Kategoriler: Motor Test Cihazları Etiketler: Microtest, Motor Test Cihazı, Sargı Test Cihazı

Açıklama

Model	7713
Test Channel	2
Impulse Voltage	200V-10000V (programmable )
Impulse Voltage Accuracy	±2%
Lowest Inductance	0.5uH
Measurement Time	50mS
Provides 5 waveform comparison
Total area comparison	Katman kısa olduğunda, bobin üzerindeki güç kaybı artar, rezonans sönümleme katsayısı artar, rezonans genliği azalır, toplam alan azalır. Bunlar, kısa katmanı kontrol ettiğimiz temel parametrelerdir. Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak. Yüzdeye göre göster Bu verilerle güç kaybını analiz edin.
Differential area comparison	Normal dalga ile DUT dalgası arasındaki farkı toplayın “Alan diferansiyeli”. Katman kısa olduğunda, endüktans azalır (trafoya benzer). Dalga fazı değişimi ve alan diferansiyeli de değişir. Bu, cihazda “başarısız” gösterecektir. Ancak parametre, endüktans, rezonans faz kayması sapması nedeniyle sapmaya neden olabilir. (Motor ve geleneksel trafo gibi silikon çelik ürünler uygun değildir)Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak. Dalga formu örtüşme derecesini belirlemek için. Endüktansı bununla karşılaştırın.
Wave comparison	Kabul edilebilir bir dalga aralığı ayarlayın, DUT’nin dalgası bu aralıktaysa “geçti”, aksi takdirde “başarısız” gösterilir Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, kısa katmanın algılama kapasitesini artırabilir.
Corona comparison	Darbe testinde yalıtım hatası deşarja neden olacak ve korona oluşturacaktır. Bu fonksiyon, sapma derecesine göre koronanın meydana geldiği zamanları sayabilir. Bobin üzerindeki deşarj fenomenini tespit edin.
Flat comparison	Katman kısa olursa, dalga formu titreyecektir. Bu nedenle, cihaz onu nicelleştirecek ve karşılaştıracaktır.

PLC Remote Control	Test、About
PLC Remote Output Signal	PASS、FAIL、HV Output、Testing
Built-in Storage	200 sets testing waveform
Power Supply	Voltage：98Vac-132Vac 或192Vac-264Vac
Power Supply	Frequency：50/60Hz ±5%
Power consumption	300VA
Environment	Temperature：10℃-40℃
Environment	Humidity：20-90%RH
Dimension	435x145x522 mm (WHD)
Weight	8 Kg
Interface	RS-232、Remote、Printer
Display	5.7″ dot-matrix (300*240 )

Ürün Özellikleri

Teknik Özellikler

Aksesuarlar

MICROTEST Hakkında

Tayvan merkezli Microtest Corporation, pasif bileşenler, transformatörler, kablolar ve motorlar gibi çeşitli elektronik ürünlerin testi için LCR metreler, empedans analizörleri, elektriksel güvenlik test cihazları ve otomatik test sistemleri de dahil olmak üzere kapsamlı ve yüksek hassasiyetli ölçüm çözümleri üreten bir markadır.
